Den ultimative guide til planetgearkasser med højt drejningsmoment: Design, fordele og applikationer

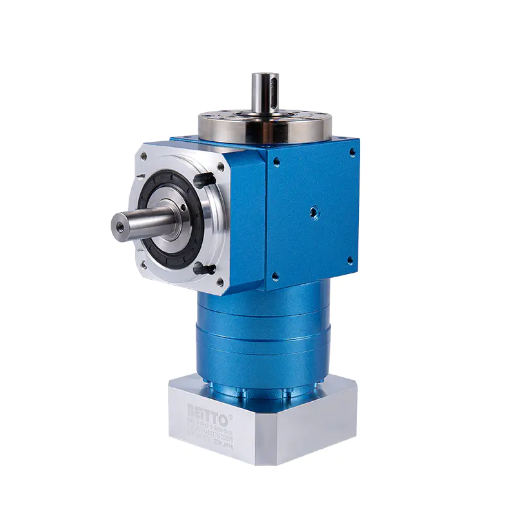

I verden af præcisionsbevægelseskontrol og kraftoverførsel er få komponenter så kritiske og alsidige som planetgearkasse med højt drejningsmoment . Disse gearkasser er kendt for deres enestående momenttæthed, stivhed og nøjagtighed og er rygraden i krævende industrielle applikationer. Denne omfattende guide dykker ned i de ingeniørmæssige principper, nøglefordele og udvælgelseskriterier for planetgearkasser med fokus på løsninger med højt drejningsmoment til de mest udfordrende opgaver.

Forstå den planetariske gearkassearkitektur

I sin kerne består et planetgearsystem af tre primære komponenter arrangeret koncentrisk, der efterligner et solsystem. Dette unikke design er kilden til dets bemærkelsesværdige egenskaber.

Kernekomponenter og deres funktion

• Soludstyr: Det centrale gear, som typisk er input-driveren.
• Planet gear: Flere gear, der kredser omkring solgearet, der går i indgreb med både solen og ringgearet.
• Planet Carrier: Holder planetgearene på plads og fungerer ofte som output og leverer det multiplicerede drejningsmoment.
• Ringgear (annulus): Den ydre ring med indadvendte tænder, der omslutter hele systemet, normalt holdt stationært eller brugt som alternativ udgang.

Hvordan momentmultiplikation opnås

Styrken ved det planetariske design ligger i dets evne til at fordele belastningen over flere planetgear. Denne belastningsfordeling er det, der gør det muligt for en kompakt formfaktor at håndtere enorme kræfter. Når drejningsmomentet påføres solgearet, driver det planetgearene, som så "går" langs det stationære ringhjul. Denne handling får planetbæreren til at rotere med en reduceret hastighed, men med betydeligt øget drejningsmoment. Reduktionsforholdet bestemmes af antallet af tænder på solen, planeterne og ringhjulet. Som nævnt i maskintekniske tekster er den grundlæggende formel for et simpelt planetsæts forhold (med et fast ringgear) 1 (Ring Gear Teeth / Sun Gear Teeth), hvilket forklarer de høje forhold, der kan opnås i et enkelt trin [1].

Vigtigste fordele ved planetgearkasser med højt drejningsmoment

At vælge en planetgearkasse frem for andre typer, såsom parallelaksel- eller snekkegeardesign, giver et klart sæt fordele til højtydende applikationer.

Kritiske fordele i scenarier med høj efterspørgsel:

• Enestående moment-til-volumen-forhold: Belastningsfordelingen mellem flere planeter giver mulighed for et meget højere drejningsmoment i en mindre, mere pladseffektiv pakke sammenlignet med andre geartyper.
• Høj præcision og lavt tilbageslag: Præcisionsfremstilling fører til minimal vinkelforskydning mellem input og output under belastning, afgørende for robotteknologi og automatiserede positioneringssystemer.
• Overlegen stivhed og vridningsstivhed: Det koaksiale design og flere gearkontaktpunkter resulterer i fremragende modstand mod vrid under belastning, hvilket sikrer nøjagtig bevægelsestransmission.
• Høj effektivitet: Med effektiviteter, der ofte overstiger 97 % pr. trin, minimerer planetgearkasser strømtab, hvilket reducerer varmeproduktion og driftsomkostninger.

For ingeniører er det vigtigt at forstå afvejningen mellem forskellige gearkassearkitekturer. En direkte sammenligning tydeliggør den planetariske fordel:

Håndtering af almindelige udfordringer og tekniske overvejelser

Mens planetgearkasser er robuste, afhænger deres ydeevne og levetid af at løse specifikke design- og driftsudfordringer.

Overvinde varmeafledning i applikationer med højt drejningsmoment

Kontinuerlig drift under høje belastninger genererer betydelig varme. Effektiv termisk styring er ikke en mulighed, men en nødvendighed. Avancerede designs inkorporerer funktioner som integrerede køleribber, optimerede smørebaner og brugen af ​​højtydende syntetiske smøremidler. For eksempel, når du angiver en gearkasse til kontinuerligt arbejde med højt drejningsmoment planetgeardrev , skal ingeniører beregne den termiske effekt for at sikre, at enheden kan aflede varme lige så effektivt, som den overfører drejningsmoment.

Sikrer holdbarhed og lang levetid

Holdbarhed er altafgørende, især i barske miljøer. Nøglen til lang levetid er kvaliteten af ​​tandhjulsbearbejdning, lejevalg og husets integritet. Præcisionsslibning af tandhjulstænder for at opnå en perfekt profil reducerer stresskoncentrationer og minimerer slid. Ydermere er valget af lejer, der kan håndtere både radiale og aksiale belastninger fra planetgearene, kritisk. En gearkasse bygget til kraftige planetgearkasser til industriel automation vil ofte have karburerede og hærdede gear, lejer med stor kapacitet og robuste, forseglede huse for at udelukke forurenende stoffer.

Valg af det optimale reduktionsforhold

Reduktionsforholdet påvirker direkte outputhastighed, drejningsmoment og systeminerti. En flertrins planetgearkasse giver mulighed for ekstremt høje udvekslinger (f.eks. 100:1 eller mere), mens den bevarer en kompakt størrelse. Valg af det rigtige forhold involverer afbalancering af motorens driftshastighed med den ønskede udgangshastighed og drejningsmoment. Det er et kritisk skridt i at designe systemer som lavt slør højt drejningsmoment planetgearsystemer til præcisionsindeksering eller robotarme, hvor dynamisk respons og positionsnøjagtighed er indbyrdes afhængige.

Dyb dyk ned i specifikke applikationsdomæner

De unikke egenskaber ved planetgearkasser med højt drejningsmoment gør dem uundværlige på tværs af et bredt spektrum af industrier.

Robotik og automatiserede maskiner

Inden for robotteknologi er præcision, kompakthed og pålidelighed ikke til forhandling. Planetgearkasser er den foretrukne løsning til robotledsdrev, der giver det høje drejningsmoment, der er nødvendigt for at flytte manipulatorer, samtidig med at præcis positionskontrol bevares. Deres lave tilbageslag er afgørende for gentagelig nøjagtighed. Det er derfor, de er centrale for planetgearkasser med højt drejningsmoment til robotarme , hvilket muliggør jævne, kraftfulde og nøjagtige bevægelser i montage-, svejse- og materialehåndteringsrobotter.

Vedvarende energisystemer

Sektoren for vedvarende energi byder på nogle af de mest krævende driftsbetingelser. I systemer til kontrol af stigning og krøjning af vindmøller skal gearkasser modstå enorme og variable belastninger, hårdt vejr og kræve minimal vedligeholdelse over årtier. Planetgearkasser er med deres høje momentkapacitet og holdbarhed ideel til disse roller. Deres design giver dem mulighed for effektivt at overføre og kontrollere de massive kræfter, der er involveret i justering af turbinevinger.

Mobilt og terrængående udstyr

For gravemaskiner, kraner og andre tunge maskiner er effekttæthed og robusthed nøglen. Planetgear bruges ofte i hjultræk og svingringe i disse maskiner. Deres evne til at håndtere stødbelastninger og give højt drejningsmoment i en kompakt konvolut er uovertruffen. Når integreret i planetgearkasser til minedrift og entreprenørudstyr , de er konstrueret med forbedret tætning og korrosionsbestandighed til at fungere pålideligt i støvede, våde og slibende miljøer.

Innovation og fremtiden for planetgearteknologi

Jagten på højere ydeevne driver fortsat innovation. Forskning er fokuseret på områder som avancerede materialer (f.eks. kompositter og højstyrkelegeringer), proprietære varmebehandlingsprocesser og ultrapræcisionsfremstillingsteknikker. Desuden er integrationen af ​​sensorer til tilstandsovervågning og forudsigelig vedligeholdelse ved at blive en standardfunktion i næste generations "smarte" gearkasser. Disse fremskridt har til formål at skubbe grænserne for, hvad der er muligt for planetgearkasse med højt drejningsmoment ydeevne, hvilket fører til endnu større effektivitet, længere levetid og smartere integration i indbyrdes forbundne industrielle systemer [2].

Valg af den rigtige planetgearkasse med højt drejningsmoment: En praktisk guide

At foretage det korrekte valg involverer en systematisk vurdering af din applikations krav i forhold til gearkassens specifikationer.

Kritiske parametre at evaluere

• Nominelt drejningsmoment og maksimalt drejningsmoment: Sørg for, at gearkassens nominelle drejningsmoment opfylder din kontinuerlige belastning, og at dens maksimale drejningsmoment overstiger alle forventede stødbelastninger.
• Reduktionsforhold: Tilpas forholdet til din ønskede udgangshastighed og drejningsmoment under hensyntagen til motorens egenskaber.
• Tilbageslag: Angiv en slørværdi, der opfylder præcisionsbehovene for din applikation (f.eks. <5 bue-min. for højpræcisionsautomatisering).
• Input/output konfiguration: Bekræft, at akseltyperne (kilet, splinet), størrelserne og monteringsgrænsefladen (flange, fod) er kompatible.
• Miljøvurderinger: Tjek IP-klassificeringer (Ingress Protection) for støv- og vandbestandighed, og sørg for, at driftstemperaturområdet er passende.

Ofte stillede spørgsmål (FAQ)

1. Hvad gør en planetgearkasse til "højt drejningsmoment"?

A planetgearkasse med højt drejningsmoment er specielt konstrueret til at levere usædvanligt højt udgangsmoment i forhold til dens størrelse. Dette opnås gennem præcisionsbearbejdede, hærdede tandhjulstænder, optimerede lejearrangementer og ofte flere geartrin for at multiplicere drejningsmomentet effektivt i et kompakt hus.

2. Hvordan ved jeg, om jeg har brug for en model med lavt tilbageslag?

Du kræver en lavt slør højt drejningsmoment planetgearsystem hvis din applikation involverer præcis positionering, gentagen indeksering eller hurtig vending af bevægelse. Eksempler omfatter robotarme, CNC-drejeborde og præcisionsautomatiseringstrin, hvor selv små positionsfejl er uacceptable.

3. Kan planetgearkasser klare kontinuerlig, tung drift?

Ja, men de skal være specielt designet til det. Se efter gearkasser, der markedsføres til kontinuerligt arbejde med højt drejningsmoment planetgeardrev . Nøglefunktioner inkluderer robust termisk styring (køleribber, effektiv smøring), højkvalitetslejer og gear designet til forlænget levetid under konstant belastning.

4. Hvorfor er planetgearkasser så almindelige i robotteknologi?

Deres høje effekttæthed giver mulighed for kraftige, kompakte ledaktuatorer. Den lave tilbageslag og høj vridningsstivhed af planetgearkasser med højt drejningsmoment til robotarme muliggør præcise og gentagelige bevægelser, som er grundlaget for robotts nøjagtighed og ydeevne.

5. Hvad er tegnene på slid eller svigt i en planetgearkasse?

Almindelige indikatorer omfatter øget støj eller vibrationer, stigende driftstemperatur, synlige smøremiddellækager og en målbar stigning i tilbageslag. Til kritisk udstyr som f.eks kraftige planetgearkasser til industriel automation , anbefales implementering af en rutinemæssig vibrationsanalyse og olieovervågningsprogram til forudsigelig vedligeholdelse.

Den planetgearkasse med højt drejningsmoment står som et højdepunkt af mekanisk design, der tilbyder en uovertruffen kombination af styrke, præcision og effektivitet i en kompakt pakke. Fra industrirobotters præcise samlinger til entreprenørmaskiners massive drivlinjer er dens rolle uundværlig. Efterhånden som industrier presser på for større automatisering, højere effektivitet og mere robust udstyr, vil efterspørgslen efter avancerede planetgearløsninger kun vokse. Producenter, der kombinerer banebrydende forskning og udvikling med omhyggelige produktionsprocesser, såsom dem, der overholder strenge standarder inden for præcisionstekniske hubs, er klar til at føre denne udvikling og levere de pålidelige kraftoverførselsløsninger, som moderne industri er afhængig af.

Referencer

[1] J. Uicker, G. Pennock og J. Shigley, "Theory of Machines and Mechanisms," 5. udgave, Oxford University Press, 2017. (Forklaring af fundamentale planetariske gearforholdsformler og kinematik).

[2] "Advances in Gear Design and Manufacturing," International Academy for Production Engineering (CIRP) Annals, vol. 68, nr. 2, 2019. (Gennemgang af moderne materialer, fremstillingsteknikker og integrerede sensorteknologier i gearsystemer).
