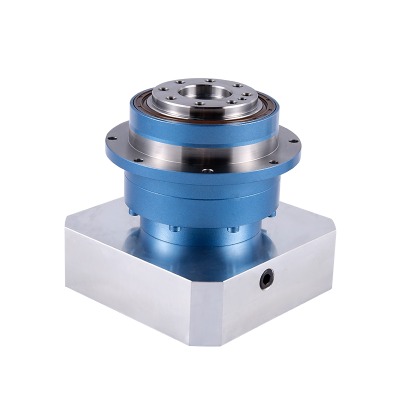

Helical Tooth Transmission Gearkasse Planetary Reducer AHL-serien til servomotor
Planetarisk reduktion
Planetariske reduktionsanordninger er blevet meget brugt i mange industrier for deres ydeevne. De...
Se detaljerI den dynamiske verden af industriel automatisering og robotik afhænger effektiviteten og pålideligheden af et system ofte af dets kernekomponenter. De Planetarisk gearkasse med høj drejningsmoment står som et sådant kritisk element, der er vigtigt for at levere magt og præcision i en kompakt form. Denne vejledning er designet til at afmystificere udvælgelsesprocessen, hvilket hjælper dig med at navigere i nøglefaktorer og tekniske specifikationer for at vælge den perfekte gearkasse til dine specifikke behov. Vi vil dække de grundlæggende principper for disse gearkasser, dykke ned i kritiske tekniske parametre, udforske specifikke applikationsscenarier for servomotorer og robotik, og til sidst diskutere, hvornår en brugerdefineret løsning er den bedste sti fremad.
En planetarisk gearkasse, også kendt som en epicyklisk gearkasse, er et sofistikeret gear -system, der bruger et unikt arrangement af gear til at opnå høje reduktionsforhold og fremragende drejningsmomenttransmission. Systemet består af et centralt soludstyr, flere planetudstyr, der drejer sig om soludstyret, og et ringudstyr med indre tænder, der omslutter hele forsamlingen. Denne konfiguration sammenlignes ofte med vores solsystem, hvor soludstyret i midten og planeten gear kredserer det. Dette design tillader, at belastningen deles mellem flere planet gear, hvilket markant øger drejningsmomentkapaciteten og forbedrer den samlede effektivitet af systemet sammenlignet med traditionelle parallelle skaft gearkasser. Den kompakte størrelse på en planetarisk gearkasse kombineret med dens evne til at håndtere enormt drejningsmoment gør det til et foretrukket valg i en lang række industrielle applikationer. Mens en enkelt-trins planetarisk gearkasse giver et betydeligt reduktionsforhold, kan flere faser stables for at opnå endnu højere forhold, en almindelig praksis for applikationer, der kræver meget lave udgangshastigheder og meget højt drejningsmoment.
Udtrykket Planetarisk gearkasse med høj drejningsmoment er ikke kun en marketingfrase; Det definerer en kritisk præstationskarakteristik. Højt drejningsmoment er det rotationsækvivalent med lineær kraft. I en gearkasse giver det systemet mulighed for at transmittere en stor mængde strøm fra en højhastighed, lavtårt drejningsmotor til en lavhastigheds-output med høj drejningsmoment. Dette er afgørende for applikationer, der involverer at bevæge tunge belastninger, overvinde betydelig modstand eller opnå hurtig acceleration og deceleration. For en Planetarisk gearkasse med høj drejningsmoment til servomotor , denne kapacitet oversættes direkte til forbedret maskinydelse. For eksempel skal gearkassen i en robotarm tilvejebringe nok drejningsmoment til at løfte tunge genstande og opretholde position mod tyngdekraften uden overdreven motorstrøm. Uden en højt drejningsmoment gearkasse ville motoren være tilbøjelig til overophedning og for tidlig svigt. Den kompakte størrelse af disse gearkasser kombineret med deres ekstraordinære effekttæthed betyder, at ingeniører kan designe mindre, lettere og mere effektive maskiner uden at gå på kompromis med styrke og pålidelighed. Betydningen af højt drejningsmoment kan ikke overdrives; Det er den grundlæggende parameter, der sikrer, at et system kan udføre sin tilsigtede funktion under de mest krævende forhold.
Backlash er en kritisk faktor i udførelsen af en planetarisk gearkasse, især i præcisionsapplikationer. Det er defineret som den lille mængde rotationsspil eller godkendelse mellem geartænderne. Mens noget tilbageslag er iboende i ethvert gear -system, kan overdreven tilbageslag føre til betydelige problemer. I en Lav tilbageslag med høj drejningsmoment planetarisk gearkasse , fremstillingstolerancerne er ekstremt stramme for at minimere dette skuespil. Konsekvenserne af højt tilbageslag inkluderer unøjagtig positionering, vibrationer under drift og for tidligt slid på geartænderne. Til applikationer som CNC -bearbejdning, medicinsk udstyr og automatiserede guidede køretøjer (AGV'er) er enhver grad af rotationsnøjagtighed afgørende. En lav tilbageslag gearkasse sikrer glat, gentagelig bevægelse, hvilket er vigtigt for at opretholde integriteten af fremstillingsprocessen eller præcisionen af en robotbevægelse. For at opnå lavt tilbageslag bruger producenter ofte specialiserede gearskæringsteknikker, præcisionslejer og avancerede samlingsprocesser. For en potentiel køber er forståelse af vigtigheden af lav tilbageslag nøglen til at differentiere en høj kvalitet, højtydende gearkasse fra en lavere ende-model.
Moment er den eneste vigtigste specifikation for en planetarisk gearkasse. Det dikterer mængden af rotationskraft, som gearkassen kan producere. Når du vælger en gearkasse, skal du overveje to primære drejningsmomentværdier: nominel drejningsmoment og maksimal drejningsmoment. Det nominelle drejningsmoment er det kontinuerlige drejningsmoment, som gearkassen kan transmittere gennem sin levetid uden overophedning eller mislykket. Denne værdi bruges til størrelse af gearkassen til normale driftsforhold. Det maksimale drejningsmoment er på den anden side det maksimale drejningsmoment, som gearkassen kan håndtere i en kort varighed, typisk under acceleration, deceleration eller stødbelastning. Manglende redegørelse for maksimal drejningsmoment kan føre til katastrofal svigt. Det er også vigtigt at overveje de aksiale og radiale belastninger, som udgangsakslen kan håndtere, da disse kræfter kan påvirke levetiden for lejer og gear. En gearkasse med en høj belastningskapacitet kan bedre modstå spændinger fra tunge eller udkragede belastninger. Her er en simpel sammenligning af drejningsmomenttyper:
| Drejningsmomenttype | Beskrivelse | Eksempel på applikation |
| Bedømt drejningsmoment | Det kontinuerlige drejningsmoment, som gearkassen kan håndtere på ubestemt tid under normale driftsforhold. | Bælter med konstant hastighed. |
| Maksimal drejningsmoment | Det maksimale drejningsmoment, som gearkassen kan modstå i korte, intermitterende perioder. | Start og stop af en tung belastning. |
| Torsionsstivhed | Gearkassens modstand mod deformation under en vridende belastning. En stivere gearkasse opretholder bedre positionsnøjagtighed. | Præcisionsrobotarmfuger. |
Gearforholdet er forholdet mellem inputhastigheden og outputhastigheden. Det er en grundlæggende parameter, der direkte påvirker ydelsen af hele systemet. Et højere gearforhold vil resultere i en lavere udgangshastighed, men et forholdsmæssigt højere udgangsmoment. For eksempel vil en gearkasse med et forhold på 10: 1 reducere inputhastigheden med en faktor på 10 og øge drejningsmomentet med en faktor 10 (minus effektivitetstab). Valg af det rigtige forhold er en afgørende kompromis. Hvis din applikation kræver høj hastighed, har du brug for et lavere gearforhold, hvilket igen betyder mindre multiplikation af drejningsmoment. Omvendt, hvis du har brug for at flytte en meget tung belastning, kræver du et højt gearforhold for at tilvejebringe det nødvendige drejningsmoment, men dette vil begrænse din maksimale hastighed. Udvælgelsesprocessen skal starte med en analyse af din applikations hastighed og drejningsmomentkrav. Baseret på disse behov kan du derefter beregne det nødvendige gearforhold. Det er også vigtigt at overveje antallet af trin i gearkassen. En enkelt-trins gearkasse er enklere og mere effektiv, men en multi-trins gearkasse kan opnå meget højere forhold i et kompakt rum. Valget mellem en enkelt-trins eller multi-trins design afhænger af din applikations specifikke krav til hastighed, drejningsmoment og fodaftryk.
Den fysiske integration af gearkassen i din maskine er lige så vigtig som dens tekniske specifikationer. Gearkassens dimensioner og monteringskonfiguration skal være kompatibel med din motor og den tilgængelige plads. Producenter tilbyder forskellige monteringsmuligheder, herunder flangemonteringer, skaftmonteringer og fodmonteringer. Det er kritisk at bekræfte, at gearkassens outputflange matcher dimensionerne og boltmønsteret på din motor for at sikre en sikker og stiv forbindelse. Gearkassens indgangsaksel skal også være kompatibel med motorens skaft. En uoverensstemmende forbindelse kan føre til vibrationer, forkert justering og for tidligt slid. Derudover skal du overveje vægten og størrelsen på gearkassen, især i applikationer, hvor vægt er et problem, såsom i rumfarts- eller bærbart udstyr. Mens mange gearkasser følger standardiserede dimensioner, kan nogle applikationer kræve skræddersyede flanger eller adaptere for at sikre en perfekt pasform. Se altid producentens tekniske tegninger og specifikationer, før du foretager et køb. Den rigtige fysiske pasform sikrer ikke kun en glat samlingsproces, men også den langsigtede pålidelighed og stabilitet i hele dit drevsystem.
Servo -motorer er vidt brugt i industriel automatisering på grund af deres evne til at give præcis kontrol over hastighed, position og drejningsmoment. Imidlertid fungerer de typisk i høje hastigheder og lavt drejningsmoment. Det er her en Planetarisk gearkasse med høj drejningsmoment til servomotor bliver uundværlig. Ved at parre servomotoren med en gearkasse kan du opnå en lavere udgangshastighed og et markant højere drejningsmoment, hvilket gør det muligt for motoren at køre større og tungere belastninger. Denne kombination er almindelig i en lang række industrier. I emballagemaskiner giver gearkassen f.eks. Servo -motoren mulighed for hurtigt og nøjagtigt at placere produkter på et transportbånd. Ved trykudstyr sikrer det konsistent og præcis papirfodring. I automatiserede samlebånd giver det den kraft, der er nødvendig for at stramme skruer eller trykke på komponenter på plads med høj nøjagtighed. Gearkassen fungerer også som en reducer, hvilket giver motoren mulighed for at køre i det optimale, højhastighedsinterval, hvor den er mest effektiv og producerer mindst varme. Den lave tilbageslag af en præcisionsplanetarisk gearkasse er især fordelagtig i disse applikationer, da det sikrer, at den høje præcision af servomotoren ikke går tabt under kraftoverførsel.
Robotik repræsenterer en af de mest krævende applikationer til planetariske gearkasser. Robotfuger kræver komponenter, der ikke kun er kraftfulde, men også lette og kompakte for at minimere den samlede masse af armen. Den høje effekttæthed af en Planetarisk gearkasse med høj drejningsmoment til robotik Gør det til det perfekte valg. Designet giver gearkassen mulighed for at håndtere enorme belastninger og pludselige retningsændringer, som er almindelige i robotbevægelser. Desuden er den lave tilbageslagsfunktion absolut kritisk i robotik. Ethvert spil eller slop i gearkassen ville direkte oversætte til unøjagtig placering af robotens slutningseffektor, hvilket gør det umuligt at udføre præcise opgaver som svejsning, maleri eller indviklet samling. Den høje torsionsstivhed af en planetarisk gearkasse bidrager også til robotens samlede stivhed og gentagelighed. I en robotarm bruges flere gearkasser ved hvert led, og deres kumulative ydelse bestemmer robotens nøjagtighed. Af denne grund er valg af en gearkasse af høj kvalitet en investering i den samlede ydelse og pålidelighed af robotsystemet. Gearkassen gør det muligt for roboten at udføre komplekse, gentagne opgaver med hastighed og præcision, hvilket gør den til en væsentlig komponent i moderne industriel automatisering.
Mens en bred vifte af standard gearkasser er tilgængelige på markedet, har nogle applikationer unikke krav, der ikke kan opfyldes af produkter fra hylden. I sådanne tilfælde en Brugerdefineret højt drejningsmomentplanetarisk gearkasse er den ideelle løsning. En brugerdefineret gearkasse er designet og fremstillet til at imødekomme de nøjagtige specifikationer for din applikation. Dette kan skyldes unikke rumbegrænsninger, en ikke-standard motorisk grænseflade, et krav til et meget specifikt gearforhold eller behovet for en gearkasse, der kan fungere under ekstreme miljøforhold, såsom høje temperaturer, vakuum eller ætsende miljøer. Arbejde med en producent på en brugerdefineret løsning sikrer, at ethvert aspekt af gearkassen - fra de materialer, der bruges til geargeometrien - er optimeret til dine specifikke behov. Dette kan føre til betydelige forbedringer i effektivitet, levetid og den samlede systemydelse. Mens den oprindelige investering for en brugerdefineret gearkasse kan være højere, opvejer de langsigtede fordele med hensyn til pålidelighed og reducerede vedligeholdelsesomkostninger ofte den oprindelige udgift. Her er en sammenligning for at hjælpe dig med at beslutte:
| Aspekt | Standard gearkasse | Brugerdefineret gearkasse |
| Tilgængelighed | Let tilgængelig fra lager eller med korte ledetider. | Kræver en designfase og fremstillingstid med længere ledetider. |
| Koste | Generelt lavere omkostninger på forhånd på grund af masseproduktion. | Højere indledende investeringer, men kan være mere omkostningseffektiv på lang sigt på grund af overlegen ydelse og levetid. |
| Præstation | Opfylder generelle krav, men er muligvis ikke optimeret til din specifikke anvendelse. | Perfekt optimeret til din specifikke applikation, ofte med overlegen ydeevne med hensyn til effektivitet, præcision og holdbarhed. |
| Fleksibilitet | Begrænset til de tilgængelige konfigurationer og tekniske specifikationer. | Høj grad af frihed i design, hvilket muliggør unikke størrelser, forhold og materialer. |
Valget af en Planetarisk gearkasse med høj drejningsmoment er et kritisk trin i designet af ethvert højtydende system. Ved at forstå de vigtigste parametre som drejningsmoment, tilbageslag og gearforhold kan du tage en informeret beslutning, der vil påvirke dit systems pålidelighed og effektivitet i væsentlig grad. Om du leder efter en standardløsning eller en skik Planetarisk gearkasse med høj drejningsmoment , samarbejde med en ekspert kan sikre, at du finder det perfekte match til dine behov. En godt valgt gearkasse er en investering i din applikations ydelse, præcision og levetid.
