Harmonic Reducer: Deep-Dive Guide for High-Precision Motion Systems

ENrbejdsprincipper og præst-entionstræk med h-enrmonisk reduktion (st-enmmebølge) reduktion

Hvordan belastningsbølgemekanismen genererer høje forhold i en kompakt pakke

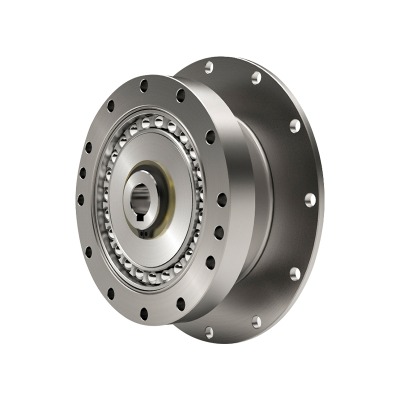

A Harmonisk reduktion —Ten kaldet en belastningsbølge gearkasse - hjælper en fleksibel kop (flexspline), en stiv ring med indre tænder og en elliptisk bølgenerator feller ent opnå reduktionsforhold, der er usædvanligt høje for enhedens størrelse og masse. Når bølgeneratoren deformerer koppen, engagerer kun to lober af flexspline ringen på ethvert øjeblik, og fordi flexspline har lidt færre tænder end ringen, fremmer enhver rotation af bølgeneratoren engagement med en tandoptællingsforskel og producerer stor reduktion. Denne geometri koncentrerer kontakten i bevægelige zoner, der spreder slid over mange tænder og bidrager til glat meshing. Resultatet er et aktuatorstadium, der leverer enestående positioneringspræcision med lav tilbageslag, fremragende torsionsstivhed og gentagen bevægelse, selv under omvendt belastninger.

Hvorfor tilbageslag er i sig selv lav, og hvordan det drager fordel af præcisionsbevægelsen

I konventionelle geartog opstår tilbageslag fra godkendelse mellem stive tænder. I en belastningsbølgebygger producerer elastisk deformation og periferisk tandindpakning en næsten forudindlæst kontakt, der dramatisk minimerer fri spil. Til applikationer, der kræver bue-minut eller underbue-minut-gentagelighed-såsom kamera gimbaler, halvlederhåndtering eller kirurgisk robotik-bliver denne karakteristik en afgørende fordel. EN Præcision harmonisk reduktion Lav tilbageslag Konfiguration hjælper med at holde position mod drejningsmomentforstyrrelser og mikro-vibrationer, der ellers ville samles som konturfejl, hvilket gør det muligt for kontrolsløjfen at bruge højere gevinster uden spændende svingninger.

Effektivitet, stivhed og livscyklusovervejelser

Effektivitet afhænger af forhold, smøring og belastning; Typiske værdier er konkurrencedygtige med kompakte planetariske stadier i moderate forhold, skønt meget høje forhold kan vise lidt mere interne flextab. Aksial og radial stivhed er formet af lejer og saggeometri, mens torsionsstivhed afspejler flexspline vægtykkelse og tandengagementbue. Livscyklus er stærkt bundet til korrekt smøring og temperaturstyring; Elastisk stressede flexkomponenter kan køre i mange tusinder af timer, hvis de drives inde i specificerede drejningsmoment og hastighedskonvolutter. Designere bør overveje toldcyklusser med hyppigt start-stop og vende bevægelse, fordi stammefeltet i flexspline roterer med bølgeneratoren og skal holdes under træthedsgrænser.

Hvor harmoniske reduktionssteder skinner - og hvor andre muligheder muligvis passer

Harmoniske reducere udmærker sig, når du har brug for kompakt størrelse, høje forhold i et trin, lav masse, meget lav tilbageslag og konsekvent nøjagtighed på tværs af levetiden. De er en naturlig pasform til artikulerede samlinger, pan-tilt-hoveder, præcisionsindeksering og samarbejdsrobothåndled. Hvis applikationen involverer kontinuerlig højhastighedsrotation med tunge stødbelastninger eller kræver ekstremt høje inputhastigheder, kan designere parre reduktionsmanden med et opstrøms bæltefase eller overveje alternative arkitekturer. Stadig, i størstedelen af ​​mellemhastighedsopgaver med høj præcision, giver Strain Wave-tilgangen den bedst i klassen volumetrisk effektivitet og nøjagtighed pr. Kg.

Fra forhold til forhold: en praktisk guide til Harmonisk reduktionsmomentberegning

Oversættelse af krav til virkelige verden til mekaniske tal

En robust størrelsesproces begynder med at kortlægge alle eksterne drejningsmoment: statisk tyngdekraft fra nyttelasten og forbindelsen, dynamisk accelerationsmoment fra ønskede bevægelsesprofiler, friktion og tætningsmoment og forstyrrelsesmoment som kabeltræk. Tilføj sikkerhedsfaktorer for usikkerhed og inkluder driftscyklus. Kernemålet er at sikre, at reduceren kan transmittere top og RMS -drejningsmomenter uden overdreven opvarmning eller træthed. Forholdet vælges derefter for at holde servomotoren i drift i en gunstig hastighed - drejningsmomentområde, mens de opfylder opløsningsmål. Fordi harmoniske reduktionsmidler tilbyder meget høje enkelttrinsforhold, kan du ofte vælge en mindre motor uden at gå på kompromis med nøjagtigheden, forudsat at reducerens tilladte inputhastighed respekteres.

Trin-for-trin-arbejdsgang med eksempel ligninger

• Beregn tyngdekraftmoment: T _g = m · g · l · cos (θ) Om den fælles akse i værste fald vinkel.
• Beregn accelerationsmoment: T _a = J · α , med J som reflekteret inerti og α som vinkelacceleration.
• Sum eksterne drejningsmomenter og tilføj margin: T _Req = (T _g T _a T _f ) · Sf .
• Vælg forhold, så motorhastighed og drejningsmoment falder i det søde sted, og verificer reduktion af indgangshastighedsgrænsen.
• Kontroller torsionsstivhed mod positionering og afvikling af tidsmål.

Illustrerende størrelse snapshot

Overvej et håndledsforbindelse med et 2,5 kg værktøj ved en 0,25 m radius, der målretter mod 300 °/s med hurtige vendinger. Tyngdekraftmomentet i værste fald er ca. 2,5 · 9,81 · 0,25 ≈ 6,13 n · m. Antag, at acceleration tilføjer 3,5 N · m og friktion yderligere 0,4 N · m. Med en sikkerhedsfaktor på 1,6 bliver det krævede udgangsmoment (6.13 3,5 0,4) · 1,6 ≈ 16,7 N · m. Vælg et forhold, der lader motoren levere dette efter reduktion, mens den holder inputhastighed under grænser og sikrer, at reflekteret inerti er håndterbar for kontrol. Endelig skal du kontrollere kontinuerligt drejningsmoment ved samlingens RMS -pligt, så termiske grænser respekteres over missionsprofilen.

Eksempelparametertabel

Ovenstående arbejdsgang udgør ånden af Harmonisk reduktion Momentberegning : Kvantificer, margin, verificer termisk opførsel og iterate -forhold, indtil aktuatoren rammer hastighed, stivhed og nøjagtighedsmål uden store komponenter.

Designe en Harmonisk reduktion til robotarm i industrielle celler

Kortlægning af fælles krav på tværs af den kinematiske kæde

En arm med flere akser har typisk faldende drejningsmomentkrav fra base til håndled; Imidlertid stiger nøjagtighedskravene ofte mod slutningseffektoren. Når du vælger en Harmonisk reduktion til robotarm Fuger, basen kan favorisere højere drejningsmoment og stivhed for positionsstabilitet under lange forbindelser, mens håndleddet kræver minimal tilbageslag og lav masse for smidighed. Reducerens kompakte aksiale dimension hjælper med at holde armens massecenter tæt på hver akse, hvilket reducerer det krævede mod-drejningsmoment og forbedrer energieffektiviteten på tværs af toldcyklusser med hyppige starter og stopper.

Kontrolovervejelser: Inerti -matching og overholdelse

Fordi reduktionsforholdet multiplicerer motorens drejningsmoment og deler hastighed, øger det også reflekteret belastningskinner med kvadratet for forholdet, som motoren ses. Det er vigtigt at slå en balance mellem højt forhold for opløsning og beskeden forhold for kontrolbarhed. Overdreven reflekteret inerti kan tvinge konservative kontrolgevinster og forlænge afviklingstiden. Torsionsoverholdelsen af ​​reduceren skal indarbejdes i servomodellen; For lidt stivhed kan parre med belastningspalter og skabe let dæmpede tilstande, mens en stivere konfiguration understøtter højere båndbredde og skarpere sti -sporing uden overskridelse.

Miljø- og pålidelighedsfaktorer

Industrielle celler udsætter samlinger for temperatursvingninger, støv og lejlighedsvise påvirkninger. Vælg tætning og smøring, der er kompatibel med miljøet og vedligeholdelsesplanerne. Hvis armen oplever hyppige værktøjsændringer, skal du overveje yderligere sikkerhedsmargin for kortvarige drejningsmomenter under docking. For lodrette akser, der skal have belastning under strømtab, skal du integrere en bremse eller vælge en reducer med lav intern baggrundbarhed for at begrænse faldafstanden, mens bremsen engagerer sig.

Sammenligning af armfælles vægt

Valg af en Kompakt harmonisk reduktion til cobot Led

Menneskelig sikkerhed og behovet for lette transmissioner

Samarbejdsrobotter deler arbejdsområder med mennesker og prioriterer således glat, iboende sikker dynamik. EN Kompakt harmonisk reduktion til cobot Leverer høj reduktion i en lille konvolut, hvilket hjælper lette arme, der begrænser inerti og påvirker energi. Den glatte, næsten nul-tilbageslag Engagement understøtter estimering af høj opløsning for kollisionsdetektion, mens kompakthed tillader aktuatorer at blive gemt i slanke linkprofiler, der er lettere at beskytte og runde for sikkerhed.

Raggruppe og kraftstyring

Cobots drager fordel af samlinger, der kan bages med et rimeligt drejningsmoment, så systemet kan registrere og reagere på uventet kontakt. Harmoniske reduktionsmidler varierer i tilsyneladende baggrundsbevisning afhængigt af forholdet og forseglingsfriktion; Valg af moderate forhold og optimeret smøring hjælper. Fordi cobots ofte løber med lavere hastigheder med hyppig menneskelig interaktion, skal termisk lofthøjde og kontinuerligt drejningsmoment - ikke kun toppe - verificeret. Lavt cogging-motorer parret med reducere, der minimerer stiktion, forbedrer kontrol med små kraft, hvilket muliggør kompatible samling og håndguidingstilstande.

Nyttelast, arbejdsområde og toldcyklusser

Mens samarbejdende nyttelast kan være beskedne, kan lang rækkevidde og udvidede vandrette positioner stadig generere meningsfuldt tyngdekraft. Reduceren skal være dimensioneret til værste case holdning, mens du tegner sig for sikkerhedsfunktioner som strøm og tvangsbegrænsende, der kan afdimle maksimale tilladte hastigheder. Designere skal modellere almindelige opgaver - plukning, maskine -tendens, let skruedurning - for at bestemme det sande RMS -drejningsmoment og sikre, at reduktionens termiske bedømmelse ikke overskrides under kontinuerlig samarbejdsoperation.

Cobot-fokuserede overvejelser versus generelle industrielle arme

Beslutningsramme: Harmonic Reducer vs Planetarisk Gearbox

Sammenligning af arkitekturer på tværs af de målinger, der betyder noget

Både belastningsbølge- og planetariske transmissioner kan levere høje forhold og drejningsmomentdensitet, men deres opførsel er forskellige på måder, der påvirker anvendelsen af ​​applikationen. Harmoniske enheder understreger ultra-lav tilbageslag, kompakt aksial længde og høje enkelttrinsforhold, hvilket gør dem fremragende til præcisionsfuger og kompakte håndled. Planetariske faser tilbyder typisk højere inputhastighedskapacitet, stærk stødmodstand og meget god effektivitet ved moderate forhold, som kan være attraktive for kontinuerlige rotationsøkser og strømtæt spindler. Ved evaluering Harmonic Reducer vs Planetary Gearbox Valgmuligheder, vejer tilbageslagsstabilitet over livet, torsionsstivhed, støj, smøreintervaller og det termiske fodaftryk af din driftscyklus.

Side-ved-side-sammenligningstabel

Vælger med forsæt, ikke vane

Hvis din KPI er gentagelig nøjagtighed med minimal overholdelse, a Præcision harmonisk reduktion Lav tilbageslag Konfiguration giver klare fordele. Hvis din KPI er kontinuerlig højhastighedsrotation og modstandsdygtighed over for gentagne stød, kan et planetarisk stadium være enklere. Mange systemer blander begge: Harmonic ved håndleddet for nøjagtighed og planetarisk ved tidligere akser til strømgennemstrømning. Start fra målbare krav, ikke ældre valg.

At sætte det hele sammen: udvælgelse, integration og lang levetid

En praktisk tjekliste til valg af førstepas

• Definer udgangsmoment: Peak og RMS, inklusive sikkerhedsfaktorer.
• Sæt nøjagtighedsmål: tilladt tilbageslag, torsionsstivhed, gentagelighed.
• Vælg forhold via Harmonisk reduktionsmomentberegning og motor matchning.
• Bekræft indgangshastighedsgrænser, tilladte overhungbelastninger og bærende liv.
• Bekræft termisk stigning i driftscyklus; Planlæg varmestier og montering.
• Vurder baggrundbarhed og overholdelse af kraftstyrede opgaver i en kompakt Harmonisk reduktion til cobot or a Harmonisk reduktion til robotarm .

Integrationsnotater, der beskytter nøjagtigheden

Monteringsflader skal være flade og co-aksiale; Selv små forkert justeringer kan indlæse lejer og fordreje flexspline, nedværdigende liv. Brug anbefalede boltmoment og sekvensmønstre. Undgå at overføre eksternt chok gennem huset ved at afkoble inventar, hvor det er muligt. Til kabelstyring skal du rute flex -sektioner for at minimere tilsatte friktionsmomenter, der ville maskere delikate kollisionsdetekteringstærskler.

Vedligeholdelsespraksis, der holder tilbageslag lavt over tid

Brug de specificerede smøremiddel- og påfyldningsintervaller; Overdreven eller uforenelig fedt kan hæve temperaturen og reducere effektiviteten. Sporetemperatur under lange cyklusser; Hvis huset løber varmere end forventet, reviderer antagelser om toldcyklus, omgivende luftstrøm eller forholdet mellem forholdet eller forholdet. Mål med jævne mellemrum statisk stivhed og positioneringsfejl på en testarmatur; Stigende overholdelse kan advare om slid, før det påvirker produktionskvaliteten.

Integration do's og don'ts resume
