En omfattende guide til planetarisk reduktionsreduktion: Fra arbejdsprincipper til praktiske applikationer

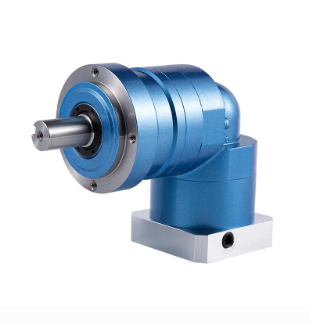

Itroduktion: Hvorfor planetariske redskaber er så vigtige

Planetariske redskaber er en kompakt og yderst effektiv type transmissionssystem. De spiller en afgørende rolle i moderne industrielle applikationer, fra industriel automatisering og robotik til medicinsk udstyr og videre. Denne artikel vil give et dybt dykke ned i teknologien og forklare, hvordan de fungerer, hvordan man vælger den rigtige, og hvad de skal overveje, når man vælger et brog.

Dybdegående analyse af planetarisk reduktionsprincipper

Kerneappelen for en planetarisk redskabsreduktion ligger i sin unikke interne struktur og præcise bevægelse. Dette design giver det mulighed for at opnå et højt transmissionsforhold og udsende en betydelig mængde drejningsmoment inden for et meget lille rum.

1.1 Struktur: Sol Gear, Planet Gears og Ring Gear

Systemet er primært sammensat af tre hovedkomponenter, der fungerer sammen for at opnå hastighedsreduktion og momentforstærkning.

• Soludstyr: Beliggende i centrum er dette input ende af systemet. Den modtager strøm fra en motor og driver de omgivende planetudstyr, ligesom solen kører planeterne i vores solsystem.
• Planet Gears: Disse gear roterer rundt om det centrale soludstyr. Der er typisk tre til fem af dem, monteret på en komponent kaldet en Planet Carrier . De roterer ikke kun på deres egne akser, men kredser også soludstyret, hvilket er, hvordan systemet får sit navn.
• Ring gear: Dette er en ydre, cirkulær komponent med indre tænder. I de fleste applikationer forbliver ringudstyret stationær og fungerer som sporet for planetudstyret til kredsløb.

1.2 Den unikke bevægelse af "kredsløb" og "rotation"

Når Sun Gear modtager strøm, er det sammen med og kører alle planetudstyr. Fordi planetudstyrene også er meshet med det stationære ringudstyr, bliver de tvunget til både at rotere på deres egne akser og samtidig kredse soludstyret.

Denne kredsende bevægelsesstyrker Planet Carrier - som er Output ende af systemet - at rotere med en meget lavere hastighed end input. Iputens højhastighedsbevægelse omdannes således til en lavere hastighed, output med højere drejningsmoment, der opnå målet om hastighedsreduktion.

1.3 Hvordan de opnår høje gearforhold og højt drejningsmoment

Nøglen til Planetary Gear Reducer's High Performance ligger i dens transmissionssti og unikke struktur. Hastighedsforskellen mellem soludstyret og planetbæreren resulterer i et betydeligt gearforhold.

Dette design distribuerer også drejningsmomentet over flere planetudstyr samtidig. Dette gør det muligt for systemet at håndtere en meget tungere belastning end et traditionelt gear -system af lignende størrelse. Det koaksiale design, med input- og outputakslerne på den samme akse, gør reduktionsmaskinen kompakt og pladseffektiv, hvilket er kritisk for mange miniatyr- og højpræcisionsapplikationer.

Applikationer og eksempler på mikroplanetariske reduktionsreduktionssteder

På grund af deres kompakte størrelse, høj effektivitet og præcision er mikroplanetariske redskabsreduktionsreduktionsmæssige komponenter i moderne automatisering og præcisionsmaskiner.

2.1 Idustriel automatisering: Samarbejdsrobotter & AGV -køretøjer

I industriel automatisering bruges disse reducere i leddene i Samarbejdsrobotter At tilvejebringe præcis bevægelseskontrol og output med højt drejningsmoment. Deres høje præcision og lav tilbageslag er kritiske for at sikre sikker menneskelig-robot-interaktion og for at udføre komplekse opgaver.

In AGV (automatiseret guidet køretøj) Systemer, mikrødningsreduktionsførere driver hjulene og sikrer glat og præcis navigation. Deres kompakte størrelse giver mulighed for let integration i køretøjets chassis, mens deres høje belastningskapacitet sikrer, at AGV kan transportere materialer effektivt.

2.2 Medicinsk udstyr: Kirurgiske robotter og rehabiliteringsudstyr

Det medicinske felt kræver ekstremt høj præcision og pålidelighed. I Kirurgiske robotter , Micro Reducers muliggør de små, præcise bevægelser af kirurgiske instrumenter, så lægerne kan udføre indviklede operationer med større nøjagtighed. Deres høje drejningsmoment og nul -tilbageslag garanterer stabilitet og sikkerhed under procedurer.

In Rehabiliteringsenheder , ligesom drevne eksoskeletter, yder mikrødningsreduktionsstøtter kontrolleret hjælp til patienter, hvilket hjælper dem med gendannelsesøvelser. Deres lette vægt og høje præcision giver patienter en mere sikker og mere behagelig oplevelse.

2.3 Forbrugerelektronik: Smart Home Devices & Drone Gimbals

Mikrødningsreduktionsmidler har også fundet vej ind i hverdagens forbrugerprodukter. For eksempel driver de mekanismerne i nogle Smarte hjemmeenheder , ligesom automatiserede persienner eller smarte låse, der leverer tilstrækkeligt drejningsmoment i en meget lille pakke.

In drone gimbals , de kontrollerer kameraets tonehøjde og gab, hvilket sikrer, at selv under højhastighedsflyvning forbliver kameraet stabilt og fanger glatte, rystefrie optagelser.

Professionel udvælgelsesvejledning: Beregninger af planetarisk reduktion

At vælge den rigtige planetariske reduktion er afgørende for et systems ydelse og levetid. Det kræver en omhyggelig beregningsproces og overvejelse af flere nøglefaktorer.

3.1 Nøgleparametre: Moment, forhold, radial og aksial kraft

Før du vælger, skal du definere flere kritiske parametre:

• Drejningsmoment: Dette er den vigtigste faktor. Det inkluderer begge dele Bedømt outputmoment and Maksimalt øjeblikkeligt drejningsmoment . Det nominelle drejningsmoment er, hvad reduceren kan håndtere kontinuerligt. Det maksimale øjeblikkelige drejningsmoment, der forekommer under opstart eller bremsning, kan være flere gange højere og skal redegøres for.
• Forhold: The gear ratio is the ratio of the input speed to the output speed. It is calculated as $i = n_{motor} / n_{out}$, where $n_{motor}$ is the motor’s speed and $n_{out}$ is the desired output speed.
• Radial & aksial kraft: Radialkraft er vinkelret på udgangsakslen, mens aksial kraft er parallel. Hvis disse kræfter overstiger reduktionsgrænser, kan de forårsage for tidligt slid.

3.2 Udvælgelsestrin: En trin-for-trin-guide

En robust udvælgelsesproces kan forhindre fremtidige udstyrsfejl.

1. Bestem arbejde og maksimal drejningsmoment: Først skal du beregne det moment, der kræves til normal drift, og derefter bestemme det maksimale øjeblikkelige drejningsmoment, der kan forekomme under opstart eller nødbremsning.
2. Beregn det krævede forhold: Brug motorens hastighed og din ønskede outputhastighed til at finde det nødvendige gearforhold.
3. Kontroller radiale og aksiale kræfter: Beregn de kræfter, der genereres af belastningen, og sørg for, at de er inden for de grænser, der er specificeret i reduktionens tekniske datablad.
4. Overvej montering og størrelsesbegrænsninger: Endelig skal du kontrollere, at den valgte model størrelse, vægt og monteringskonfiguration er kompatible med dit eksisterende udstyr.

3.3 Almindelige formler og værktøjer

• Momentformel: $ T = p / \ omega $ ($ p $ er strøm, $ ω $ er vinkelhastighed, hvor $ ω = 2πn / 60 $).
• Onlineudvælgelsesværktøjer: Mange tekniske websteder tilbyder online -værktøjer, der kan hjælpe dig med at finde passende modeller ved blot at indtaste dine parametre. Selvom det er nyttigt til indledende screening, skal du altid dobbeltkontrol med produktets officielle datablad.

Dybtgående se på strukturen og tekniske detaljer

For virkelig at forstå et planetarisk reduktionsudvikler og vedligeholdelsesbehov er et dybt dykke ned i dens interne struktur afgørende.

4.1 Detaljeret analyse: Sun Gear, Planet Carrier og Ring Gear

For mere tydeligt at forstå dette transmissionssystem kan du starte med funktionen og fremstillingsprocessen for dens kernekomponenter.

• Soludstyr: Som input er dens præcision kritisk for systemets glatte drift. Det er typisk lavet af højstyrkestålstål og varmebehandlet til forbedret hårdhed og slidstyrke.
• Planet Carrier: Denne komponent understøtter planetudstyrene og bestemmer systemets output. Det skal være meget stift og stabilt for at forhindre forskydning eller vibration, og dens fremstillingspræcision påvirker direkte reduktionens outputnøjagtighed.
• Ring gear: Den indre tandprofil af ring gearet skal fremstilles med ekstrem præcision. Dens dimensionelle tolerancer påvirker direkte tilbageslag , som er en nøglefaktor i reduktionens samlede transmissionsnøjagtighed.

4.2 Gearing: Hvor præcision og effektivitet opnås

• Tilbageslag: Dette er den lille rotationsvinkel i indgangsakslen, før udgangsakslen begynder at bevæge sig. Nul eller lav tilbageslag er en nøgleindikator for en højpræcisionsreduktion. For at minimere tilbageslag bruger producenterne processer med høj præcision som gearslibning og formning.
• Engagement med flere tand: I modsætning til traditionelle gearkasser, engagerer planetariske redskaber Flere planetudstyr med soludstyr og ringudstyr på samme tid. Dette design fordeler drejningsmomentet over flere gear, hvilket øger systemets belastningskapacitet og modstand mod chok. Dette er grunden til, at planetariske redskabsreduktionsmidler kan opnå output med høj drejningsmoment i en sådan kompakt størrelse.

Mærke -sammenligning og købsrådgivning

Når du har forstået teknologien, er det næste trin at vælge den rigtige model. Markedet tilbyder en bred vifte af mærker, fra internationale ledere til indenlandske producenter.

5.1 International vs. indenlandske mærker: En sammenligning

• Internationale mærker: De har generelt en lang historie med teknisk ekspertise og produktionsekspertise. Deres produkter er kendt for høj præcision, lang levetid og pålidelighed, især i områder som lav tilbageslag og lydløs drift. Mens de ofte har omfattende teknisk support, har de en tendens til at være dyrere med længere ledetider.
• Indenlandske mærker: I de senere år har indenlandske mærker gjort betydelige teknologiske fremskridt. Deres produkter tilbyder ofte sammenlignelig ydelse til de fleste industrielle applikationer og er en fantastisk mulighed for projekter med budgetbegrænsninger eller stramme frister.

5.2 Sådan vælger du det rigtige brand til dig

Det bedste valg afhænger af dit projekts specifikke behov.

• Til applikationer med høj præcision: Hvis dit projekt er i et felt som robotik eller medicinsk udstyr, skal du prioritere et internationalt brand, der er kendt for sin pålidelighed og præcision, selvom det kommer til en højere pris.
• For omkostningsfølsomme projekter: Hvis din applikation er generel automatisering eller fremstilling, hvor en god balance mellem ydeevne og pris er nøglen, kan et indenlandsk brand af høj kvalitet være et fremragende valg.

Din endelige beslutning skal afbalancere ydeevne, pris, leveringstid og service efter salg . Gennemgang af et produkts tekniske datablad og kommunikation med leverandører er afgørende trin i at tage et klogt valg.

Konklusion: Resumé og udsigter

The Planetary Gear Reducer , med sit unikke koaksiale design, høje drejningsmomentdensitet og enestående transmissionsnøjagtighed, er en uundværlig komponent i moderne industri. Efterhånden som smart fremstilling fremmer, vil efterspørgslen efter endnu mere præcis, kompakt og effektiv gearreduktionsreduktion kun vokse. At forstå dens principper og udvælgelsesmetoder er nøglen til at udnytte denne teknologi til fremtidig innovation.
